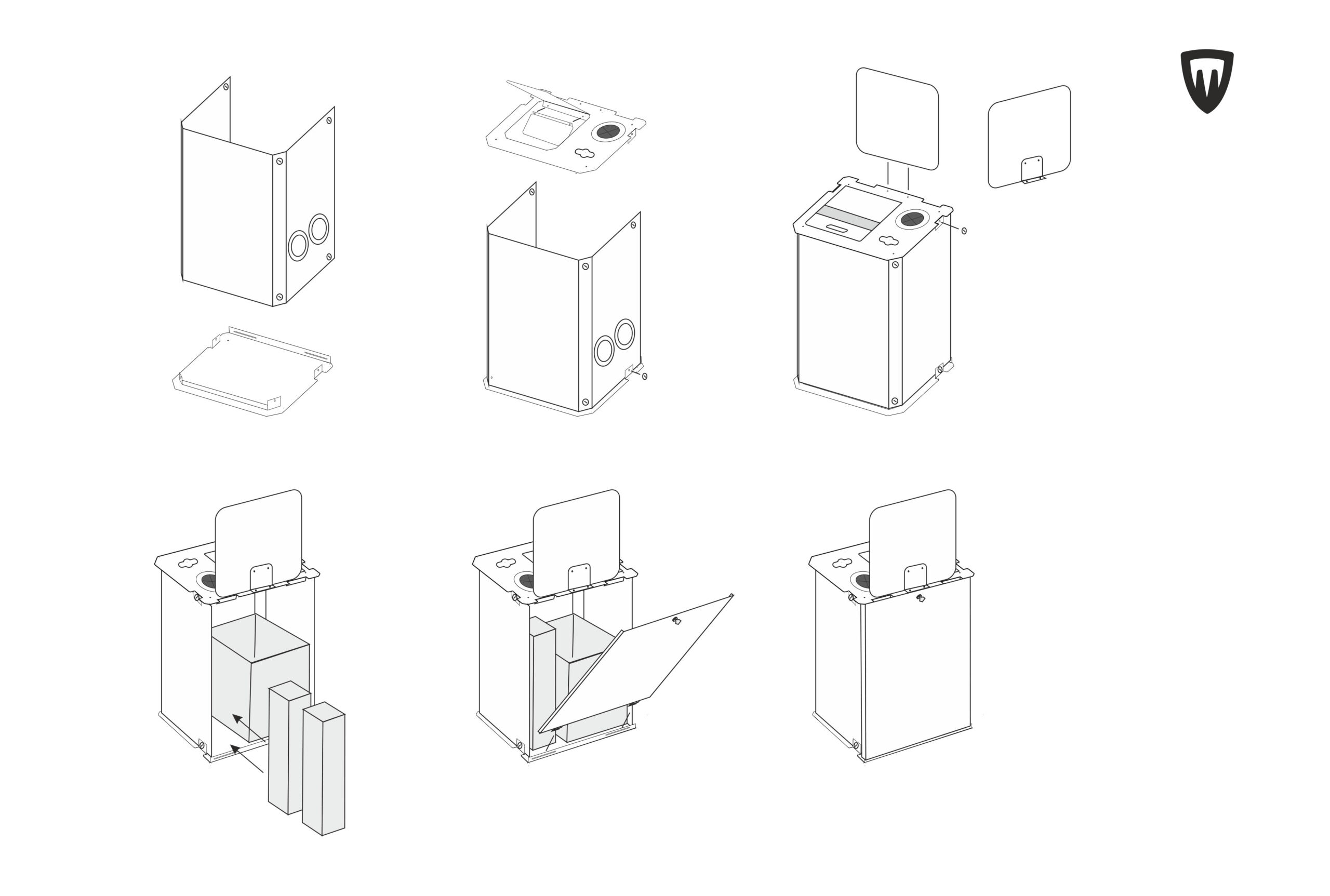

Benvenuto nella sezione dedicata al montaggio della nuova Raee Station. Segui passo passo le istruzioni. Non necessita di utensili.

Aprire la scatola, attenzione a non affondare la lama per non rovinare gli elementi all’interno.

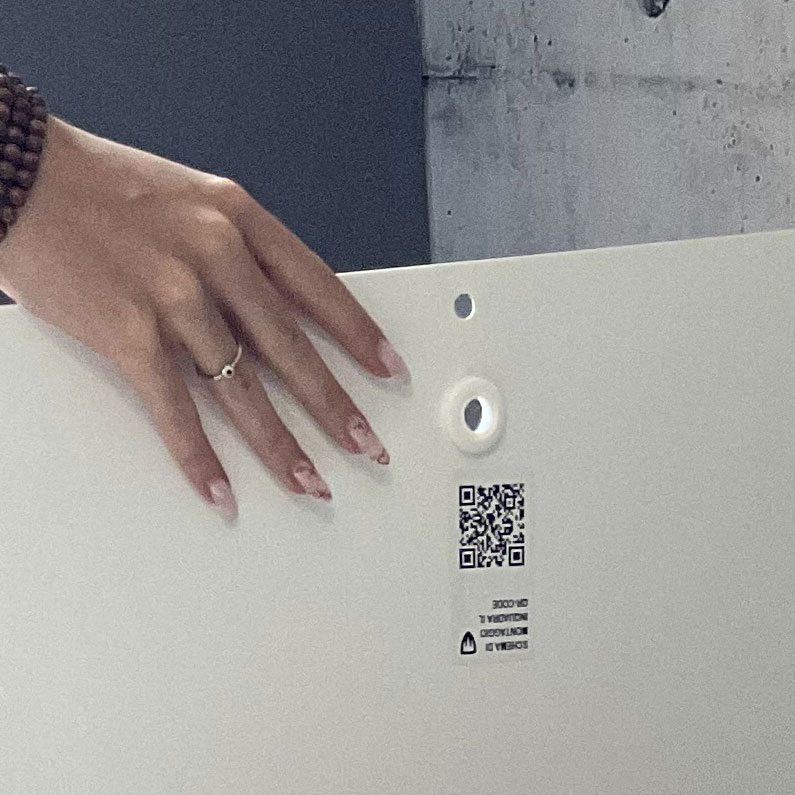

Lo sportello retro ha etichetta con QR code applicato, scansionalo per tornare a questa sezione

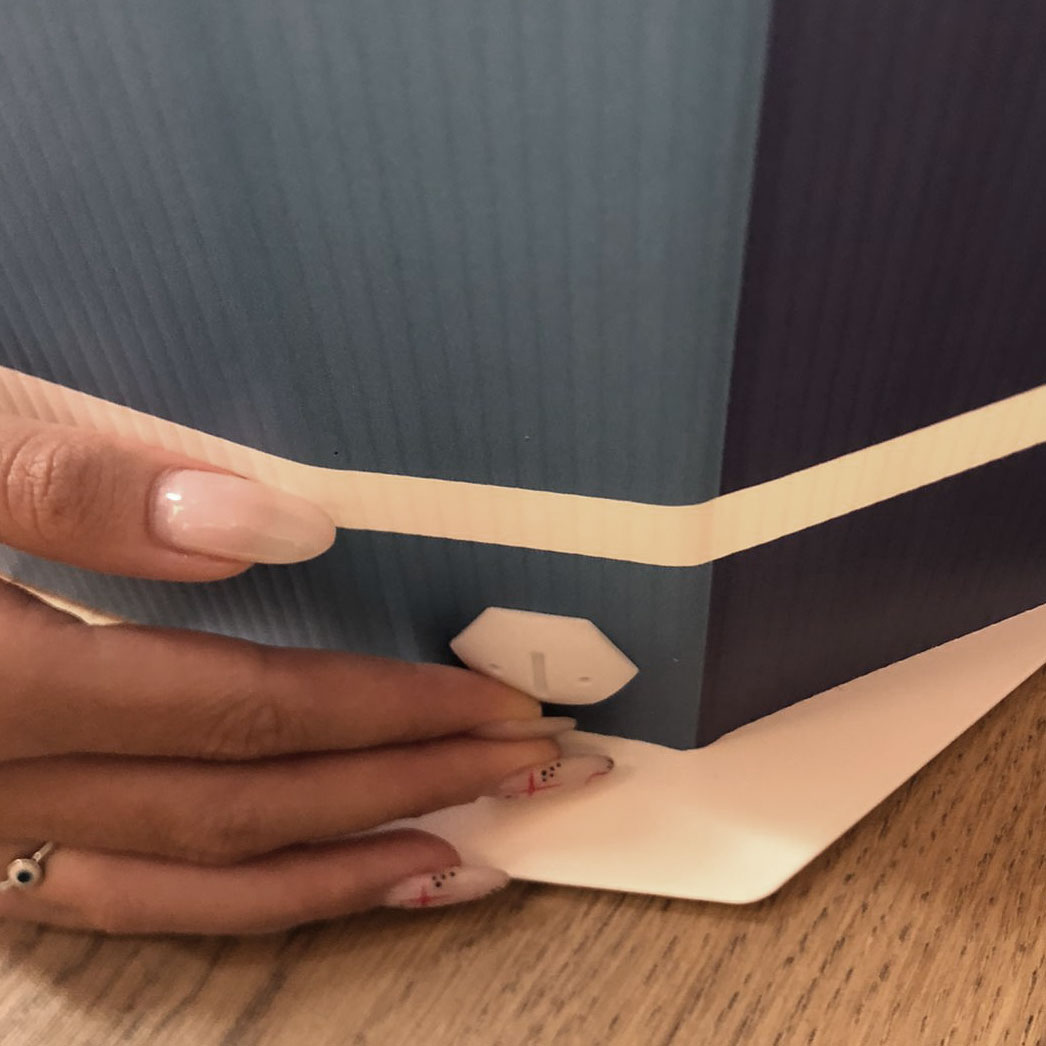

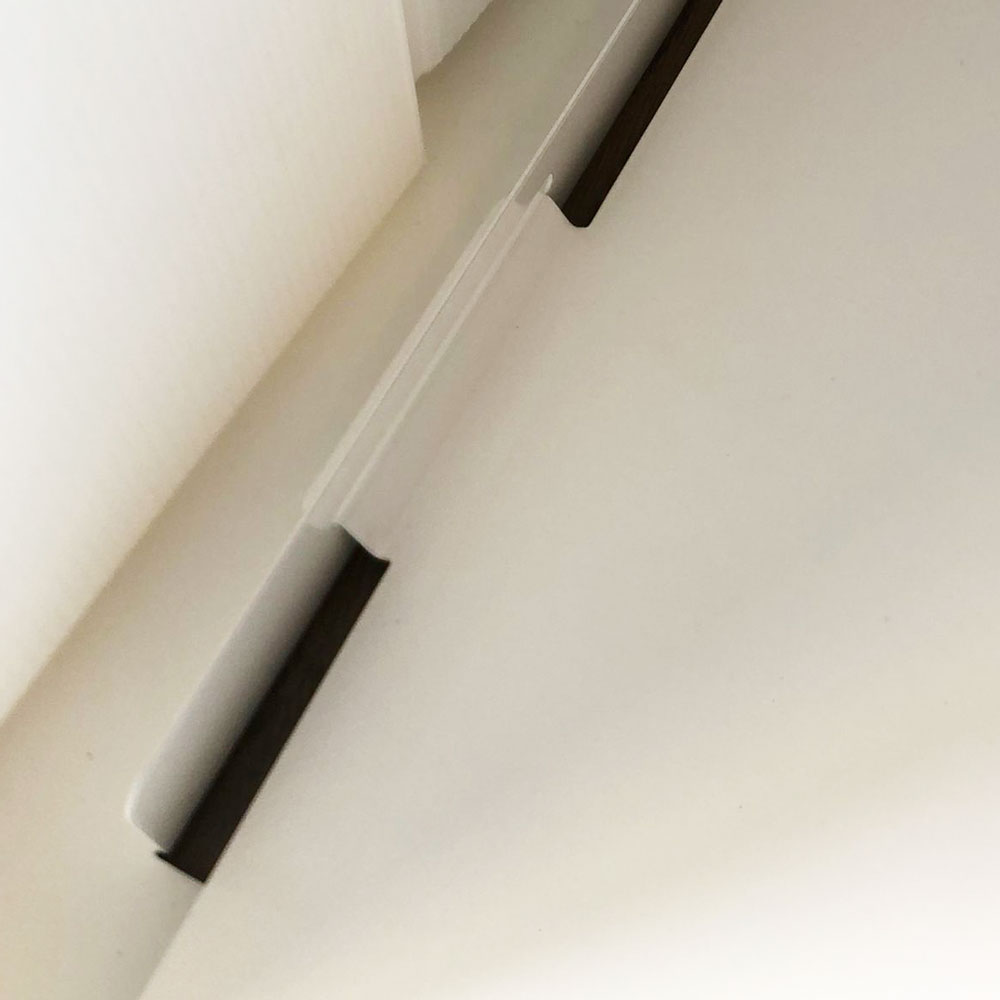

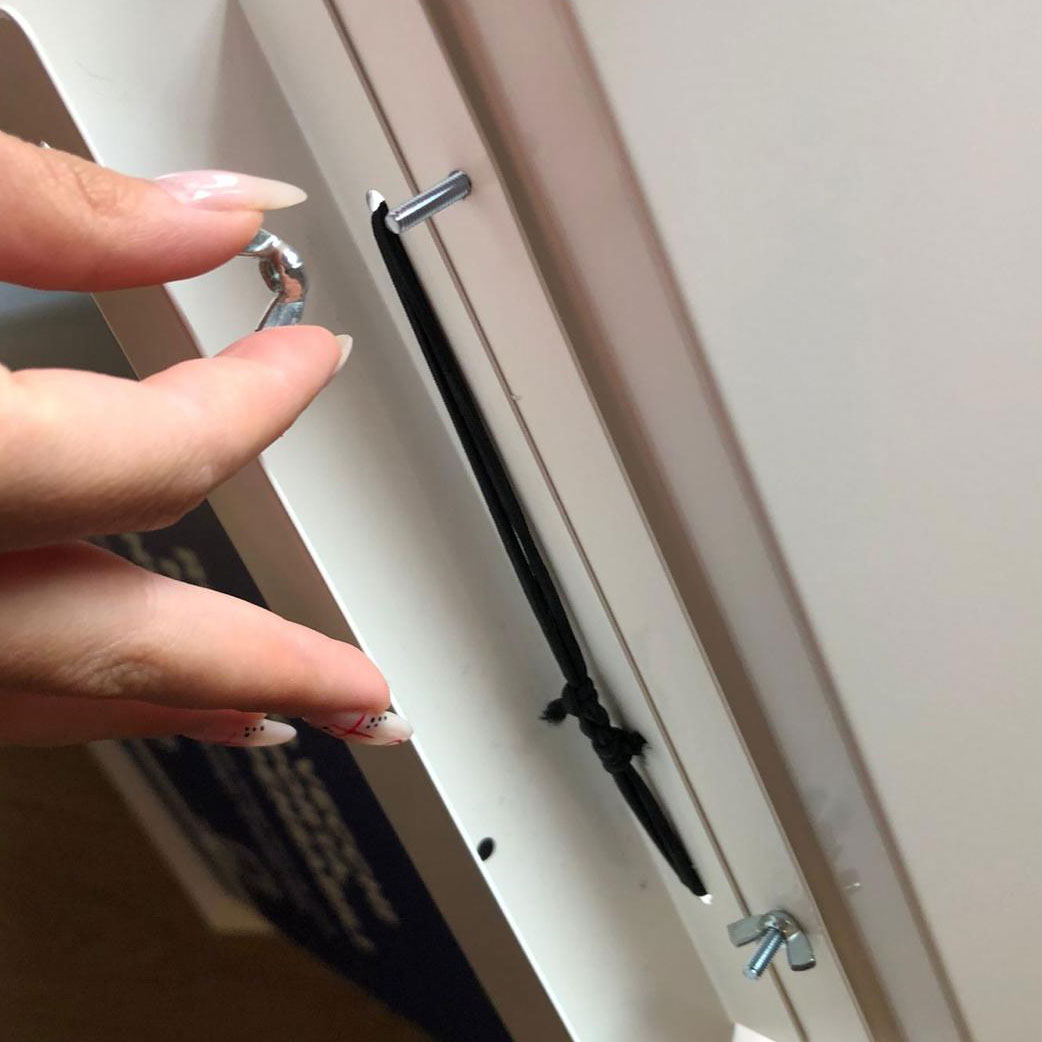

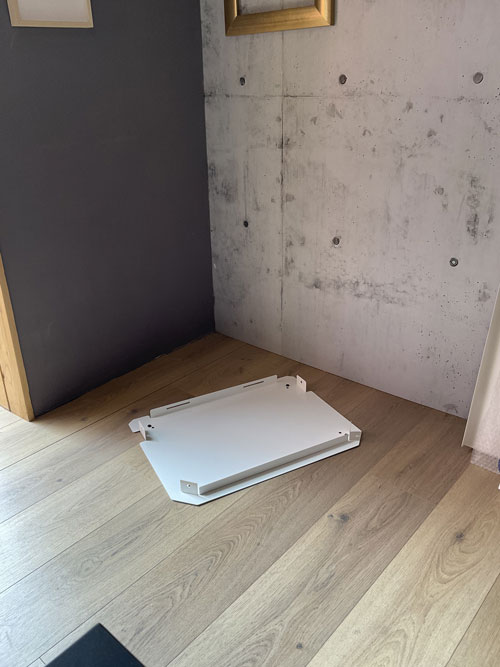

Posizionare a terra la base della Raee Station. Togliere i ganci come da fotografica

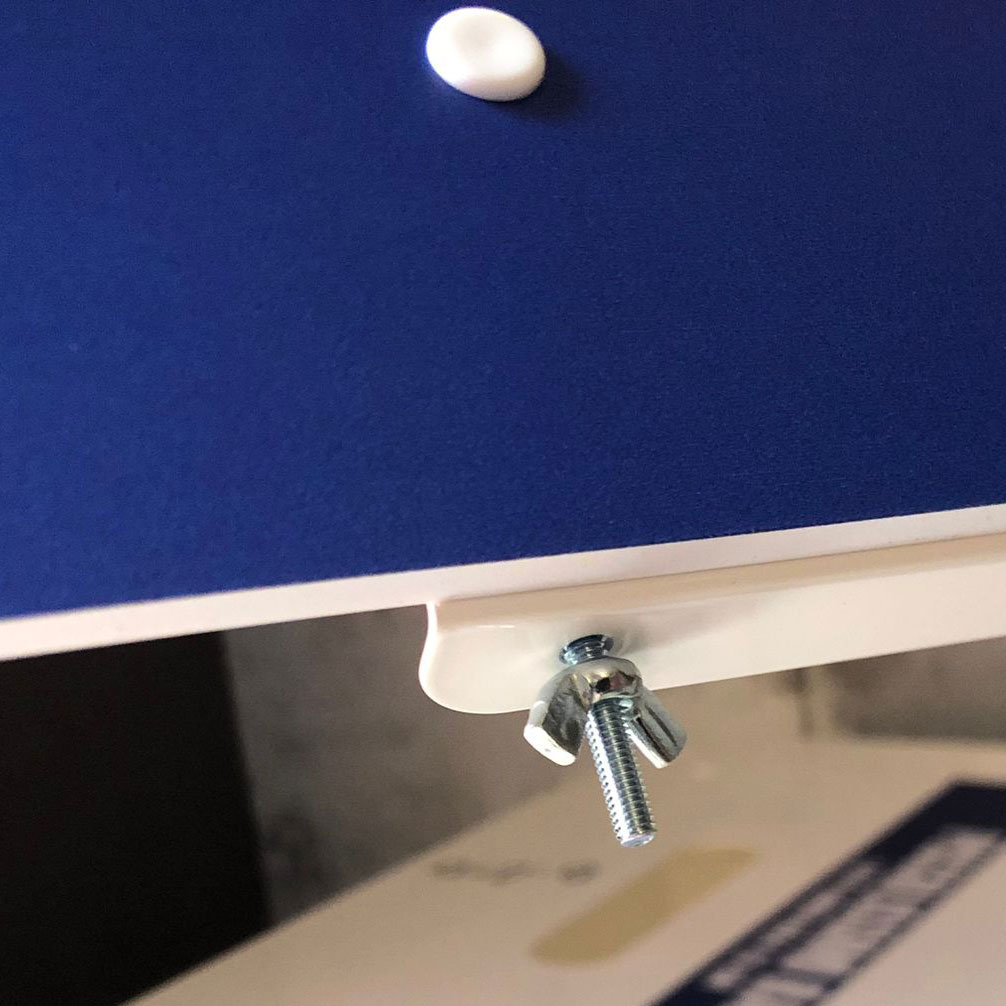

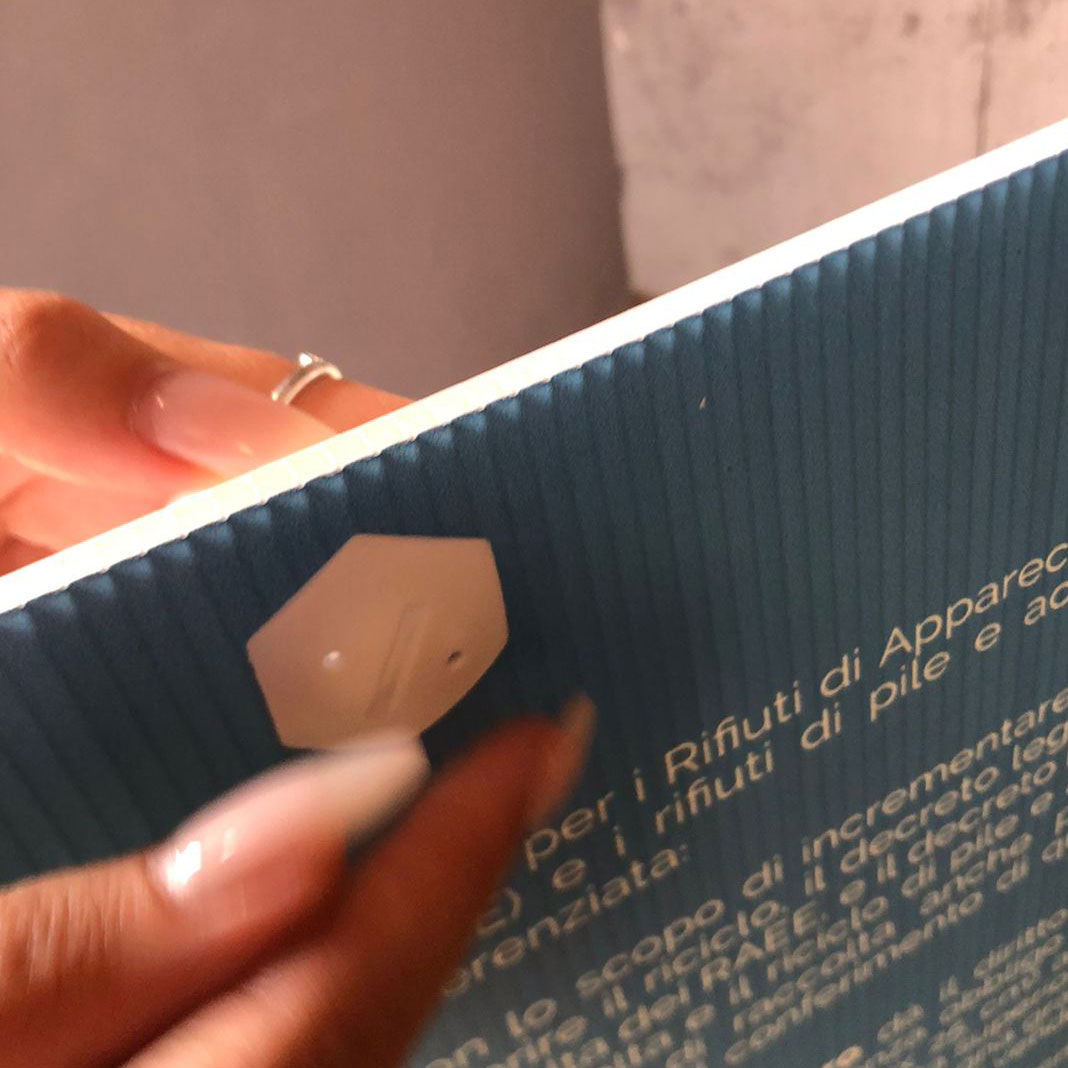

Svitare i fissaggi, già inseriti nel foro pannello. Sono 4 superiori e 4 inferiori

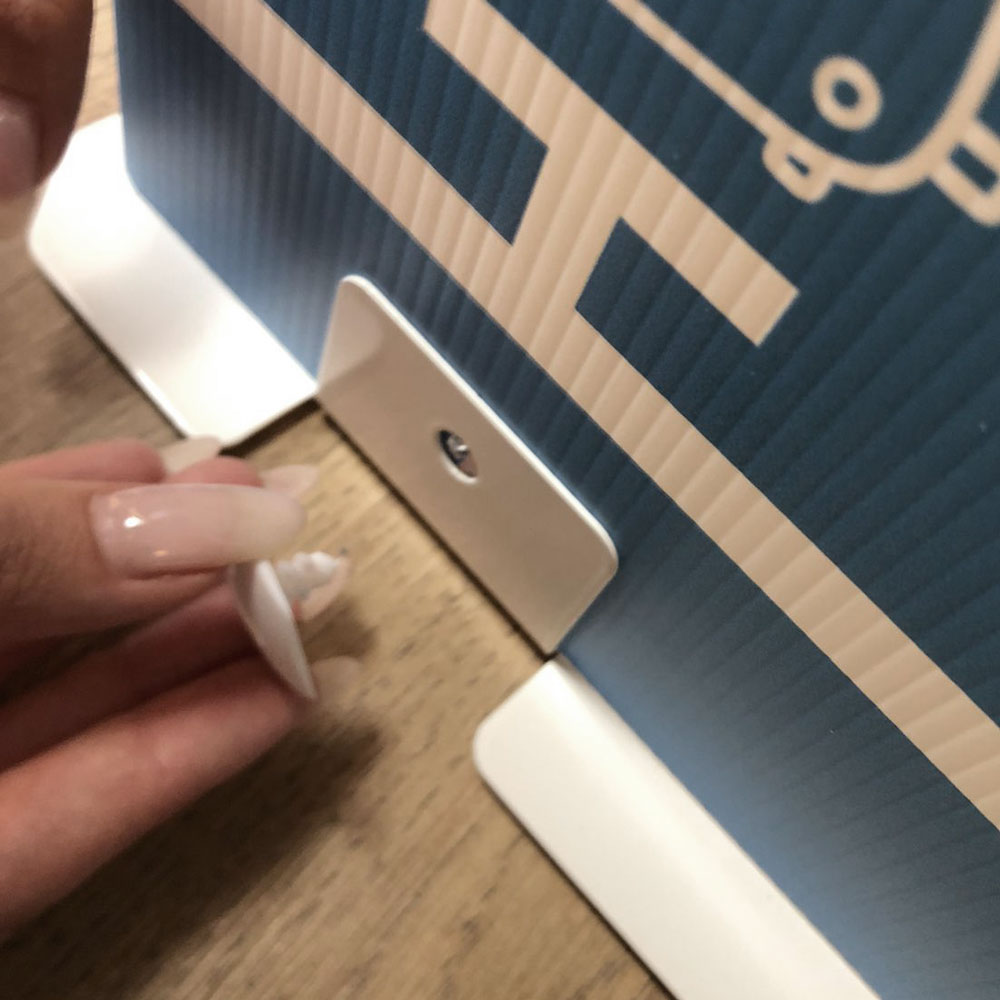

Inserire i punti di fissaggio fra struttura e pannello grafico, 4 punti inferiori e 4 superiori

Attenzione: montare come da foto, con struttura visibile esterna e pannello interno

Contromensola: togliere le viti

Rifissare le viti, fra controsportello e sportello

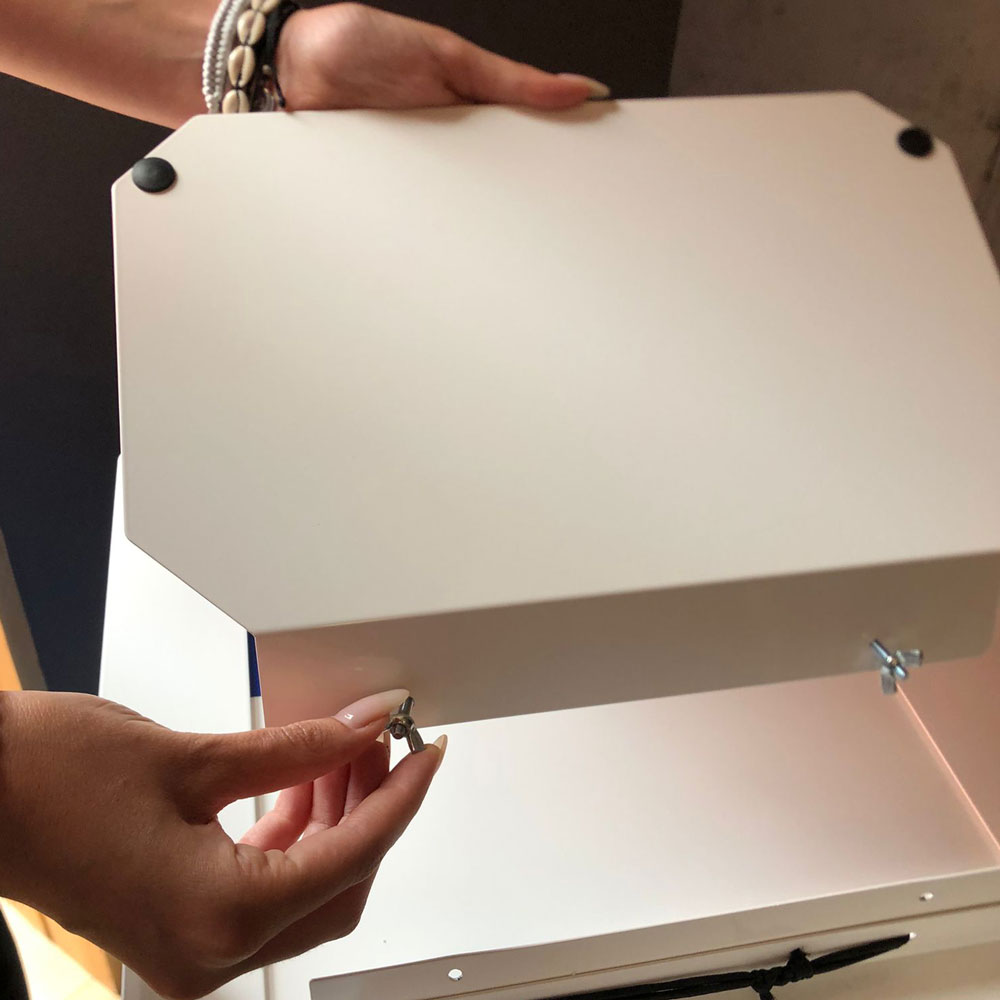

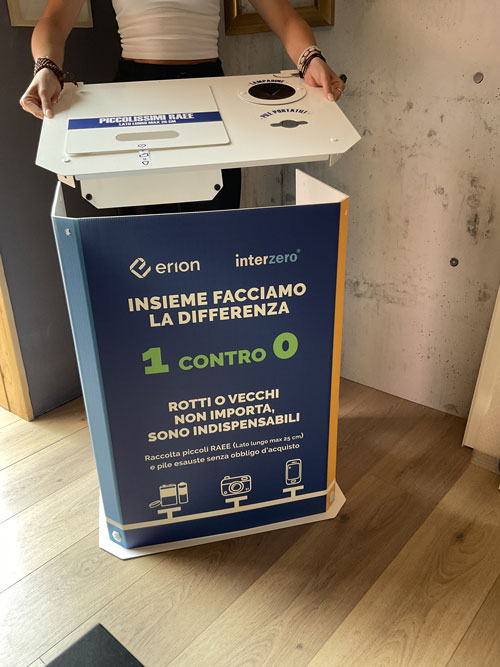

Fissare piano superiore

Ci siamo quasi, adesso il crowner

Prendere il crowner

Togliere le viti preinserite

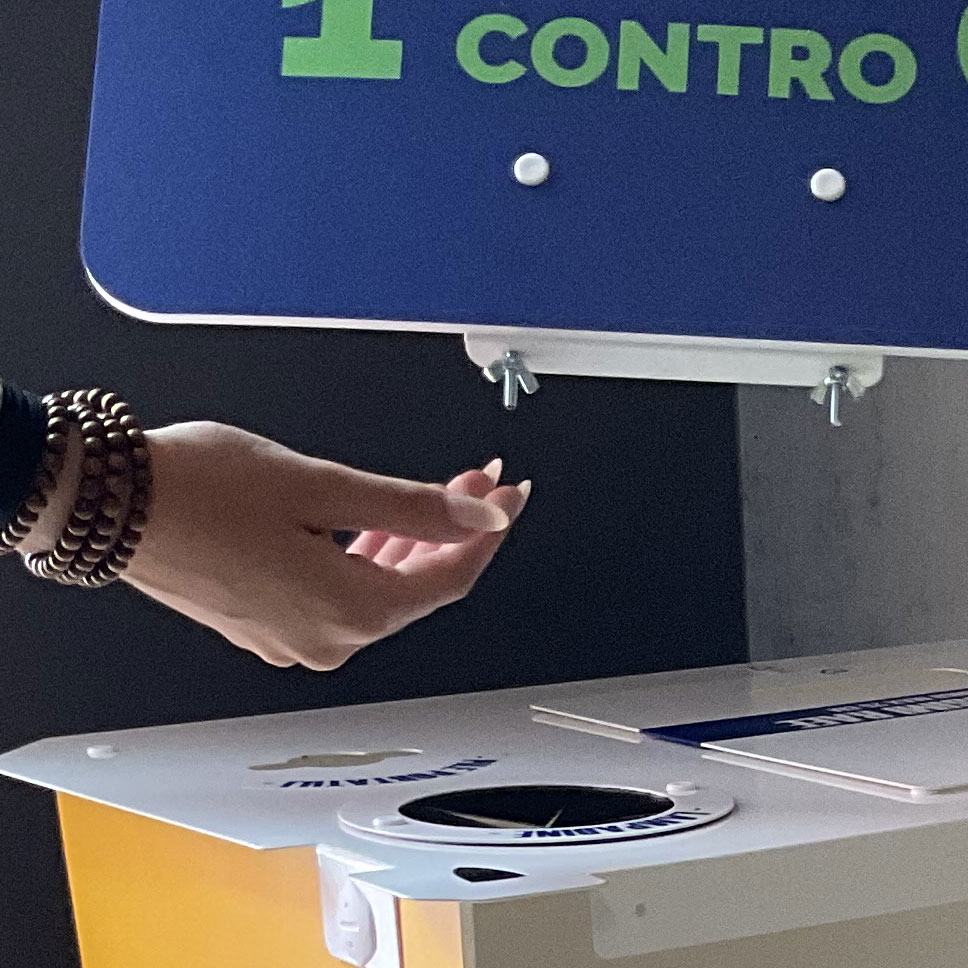

Fissare nei 2 fori del piano

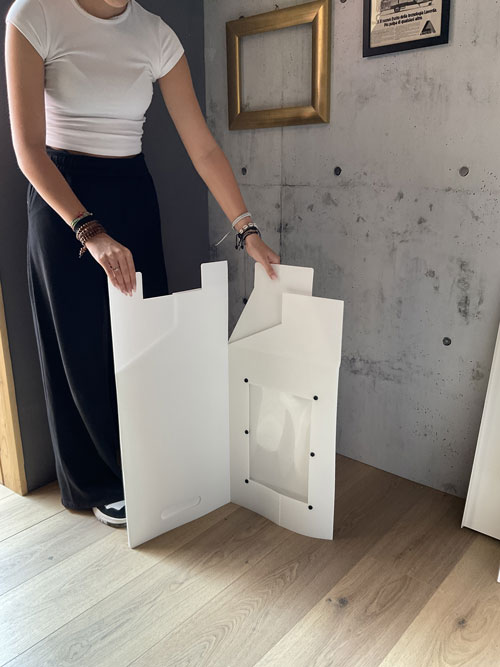

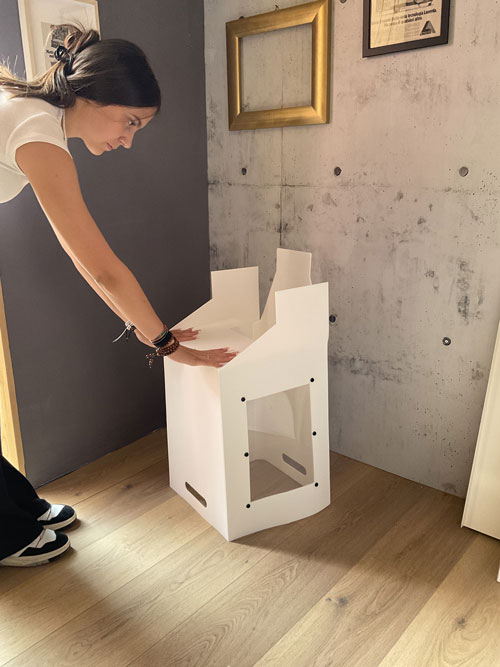

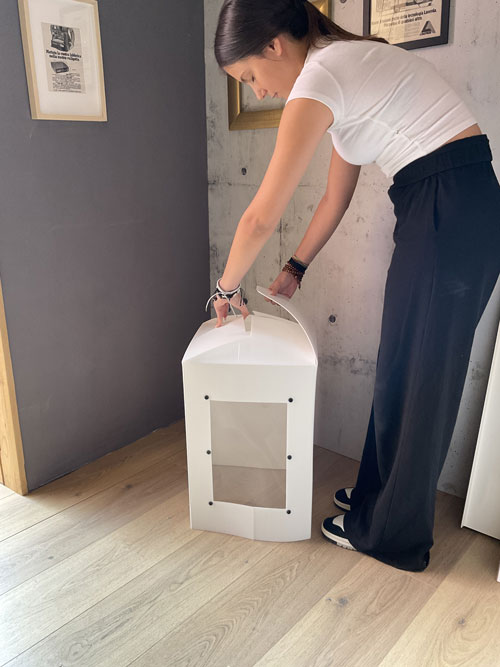

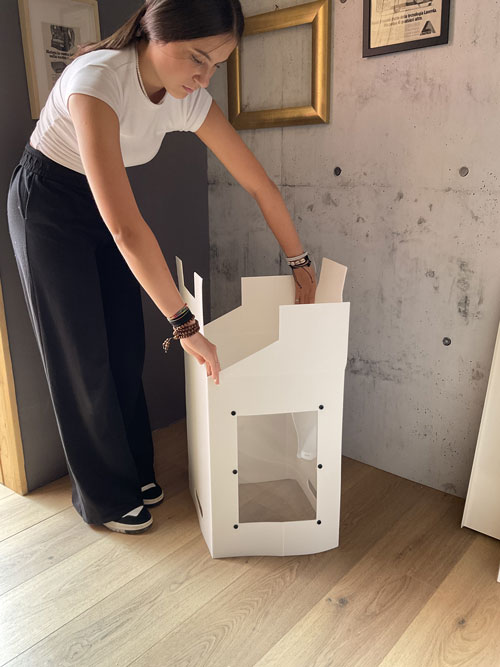

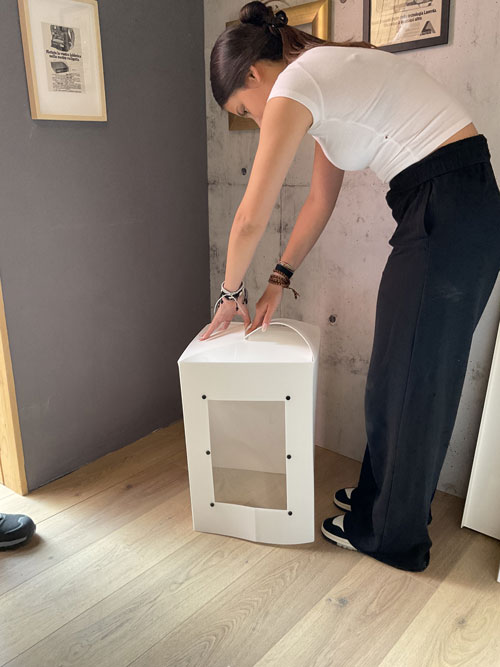

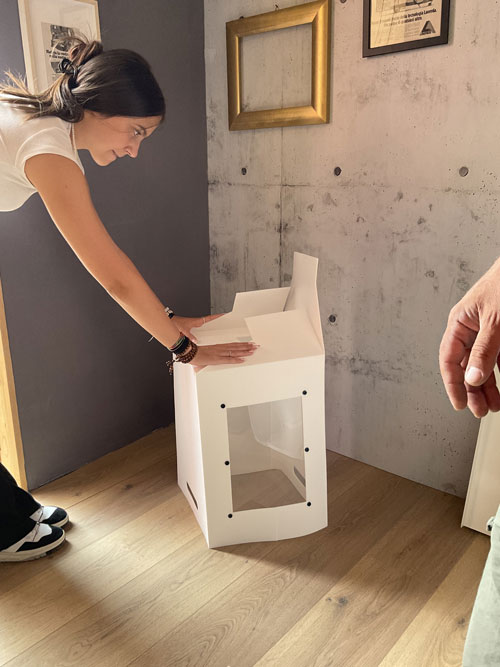

Montaggio contenitori interni

Segui i passaggi

Segui i passaggi

Segui i passaggi

Segui i passaggi

Segui i passaggi

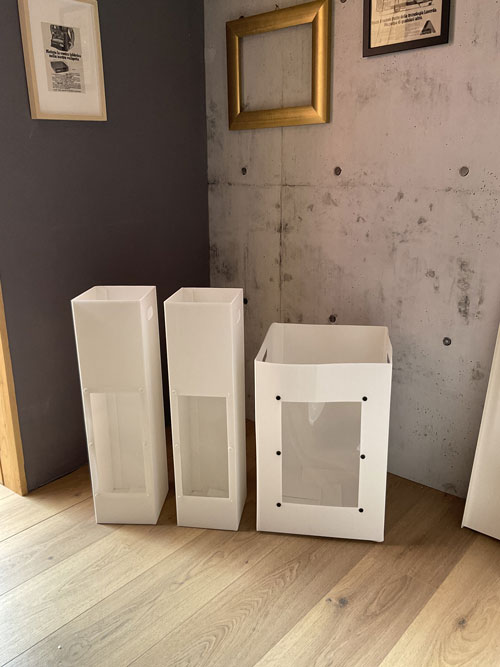

1 grande e 2 piccoli

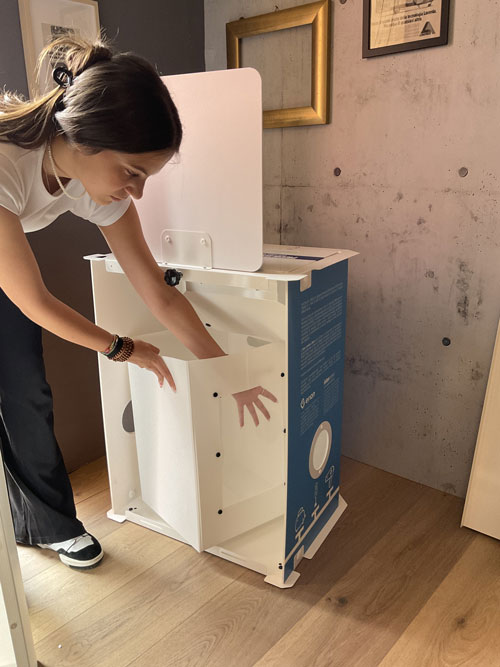

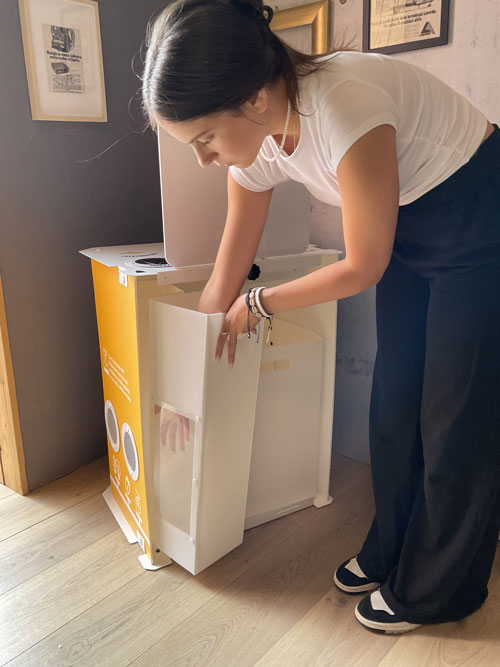

inserire contenitore con lato finestra rivolta verso oblò

inserire contenitore con lato finestra rivolta verso oblò

Anta apribile e chiusura

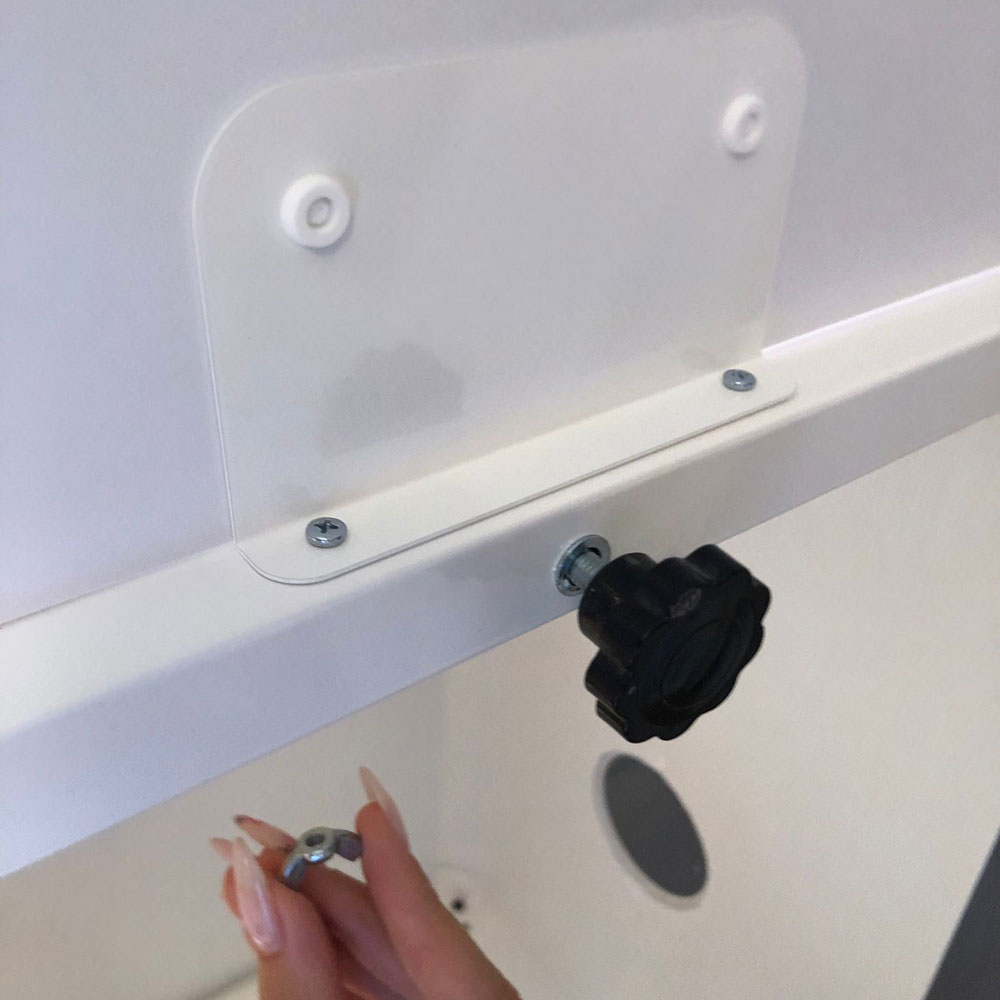

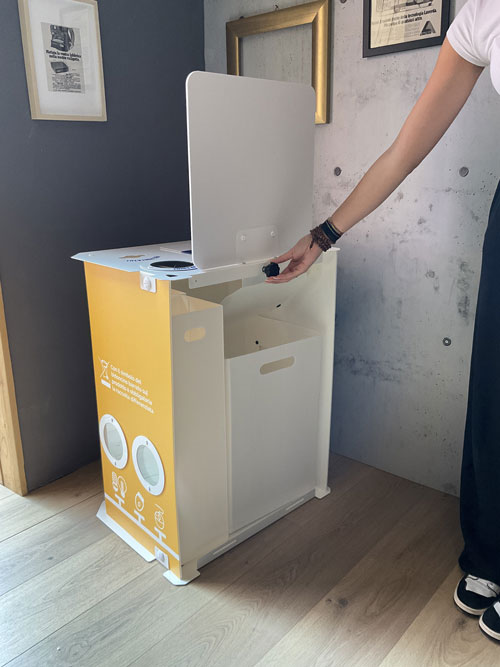

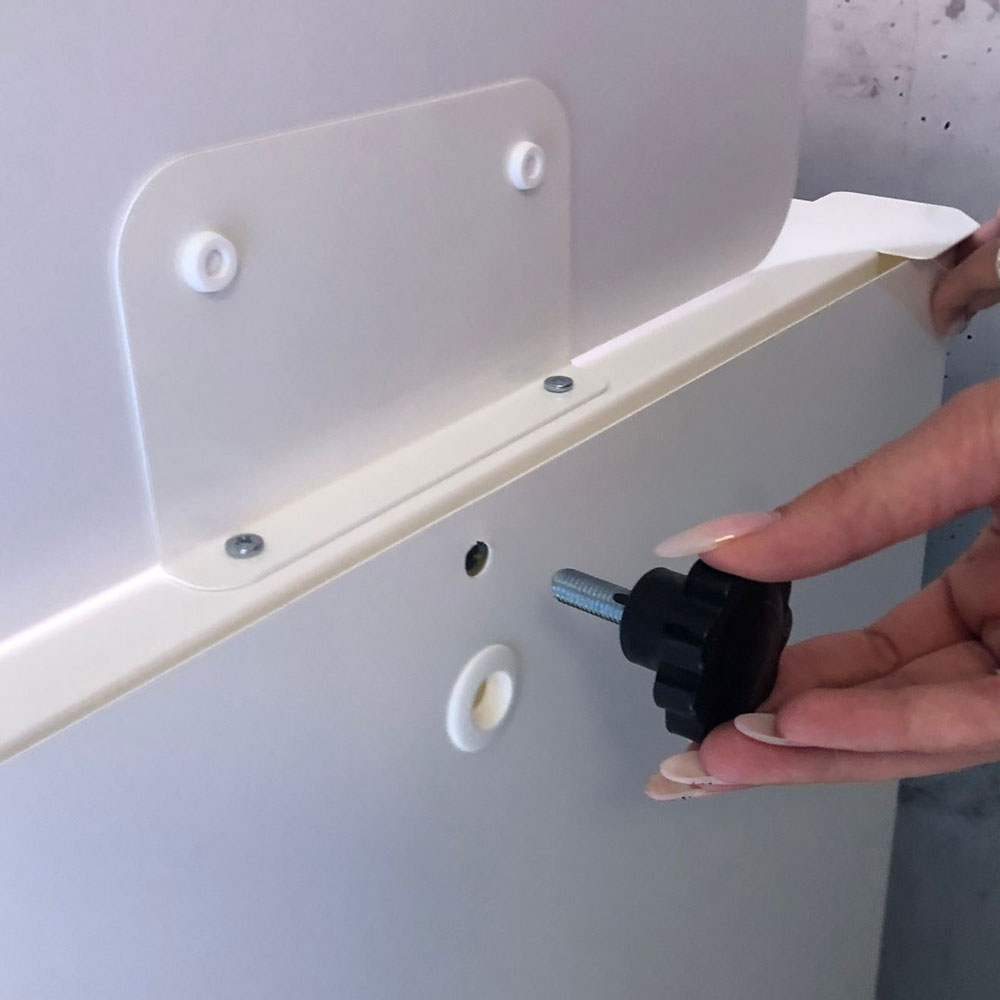

Svitare il pomolo nero preinserito

prendere anta di chiusura retro

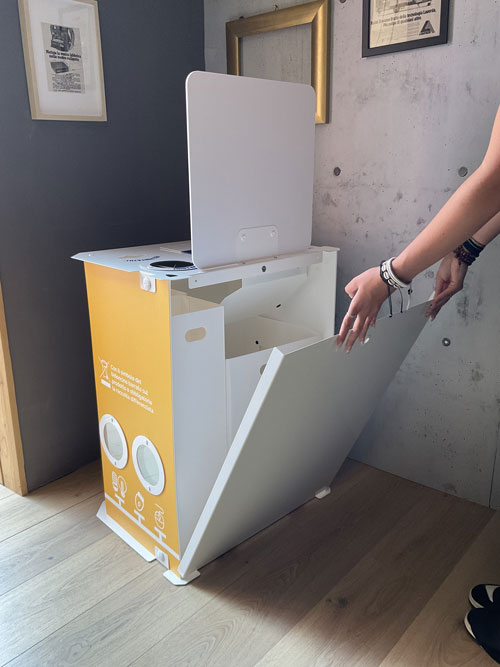

inserire anta nei 2 incastri inferiori

L’ anta fa perno nei 2 incastri

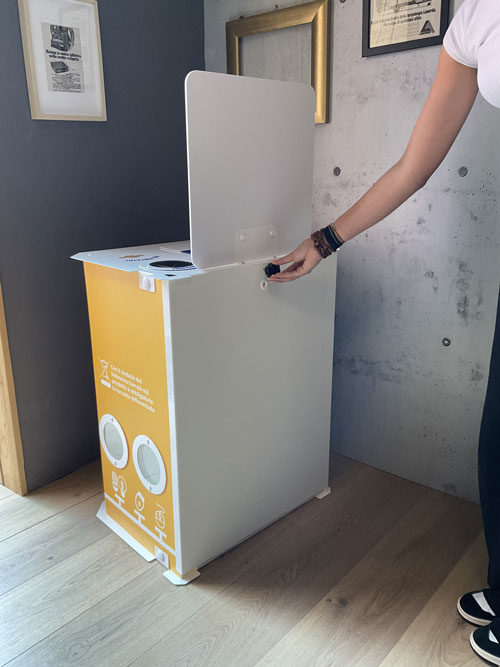

Chiudere l’anta con il pomolo nero

Grazie per aver allestito una nuova raee station di Fastand.

Per una corretta pulizia si prega di utilizzare solo detergenti classici e carta, le superfici non temono l’umidità.

Buon lavoro.
